Cómo comprobar si tu tierra física tiene fugas con un voltímetro

Resumen Clave para Ganaderos (Respuesta Rápida)

Qué significa una lectura alta en la tierra física

La tierra física no debe tratarse como un accesorio secundario: es parte del circuito que permite que el cerco entregue un pulso efectivo cuando el animal toca el hilo conductor.

Si la tierra tiene resistencia excesiva, el voltaje puede elevarse en las varillas mientras el equipo está trabajando. Como referencia de diagnóstico, una lectura superior a 300 V entre el sistema de tierra y el suelo indica que hace falta revisar la instalación y, a menudo, añadir varillas.

“Fuga” de tierra o falta de capacidad de retorno

En el rancho se suele hablar de “fuga” cuando el cerco pierde rendimiento. Sin embargo, una lectura alta en la tierra física suele apuntar a una mala conexión con el suelo, pocas varillas, varillas mal instaladas o terreno seco; no necesariamente a una fuga en el hilo.

También revisa que las conexiones estén firmes y que ningún hilo energizado esté tocando pasto, maleza enmontada o un poste. Esas pérdidas pueden bajar el voltaje de la línea y confundirse con un problema de tierra.

Importante: límite de medición del VM-25K

El VM-25K tiene un rango oficial de 1,000 V a 25,000 V. Por eso puede señalar una condición claramente elevada cuando la lectura alcanza su rango, pero no permite verificar con precisión el umbral de 300 V.

Si muestra una lectura inferior a 1,000 V o no entrega una lectura dentro de su rango, no des por aprobada la tierra: ese resultado no demuestra que esté por debajo de 300 V. Para certificar ese umbral se requiere un instrumento con rango adecuado por debajo de 300 V.

Cómo hacer la prueba de tierra de forma ordenada

Antes de medir

1. 1Despeja el área. Mantén a personas y animales apartados del tramo que vas a revisar.
2. 2Usa el equipo de medición apropiado. El VM-25K está diseñado para revisar cercos eléctricos, pero recuerda su límite mínimo de 1,000 V.
3. 3Identifica la conexión de tierra. Ubica el cable que une el energizador con las varillas y revisa que no esté flojo, cortado o corroído.
4. 4No uses la mano como probador. No toques el hilo ni las conexiones para estimar si el sistema funciona.

Medición bajo carga

La comprobación de la tierra debe hacerse con el energizador operando y con el sistema bajo una carga de prueba controlada. Si no sabes cómo aplicar esa carga de manera segura, consulta a un técnico de cercos eléctricos y sigue las instrucciones del fabricante del energizador.

Con un instrumento adecuado para este diagnóstico, se mide la diferencia entre el conjunto de tierra y el suelo cercano, siguiendo las instrucciones del medidor. Una lectura superior a 300 V es señal para revisar el sistema y mejorar la conexión a tierra.

El VM-25K también sirve para revisar el voltaje del hilo, la salida del energizador y las pérdidas hacia el final del tramo. No interpretes una lectura fuera de su rango como prueba de que la tierra cumple el umbral de 300 V.

Precauciones en el potrero

• No manipules conexiones de tierra ni cables con el energizador encendido.
• No hagas la prueba durante una tormenta ni cerca de cables de energía eléctrica.
• No toques el hilo electrificado ni los elementos de prueba mientras el sistema esté activo.
• Si la instalación es extensa o el resultado no es claro, pide apoyo técnico antes de modificarla.

Qué hacer si la tierra supera 300 V

Si un instrumento capaz de medir ese umbral confirma más de 300 V, revisa primero lo básico: conexiones flojas, uniones deterioradas, varillas insuficientes o suelo muy seco. Corrige la causa antes de asumir que necesitas cambiar el energizador.

Mejoras prácticas de campo

1. 1Comprueba cada unión. Asegúrate de que el conductor de tierra haga contacto firme con las varillas y con el terminal correspondiente.
2. 2Revisa la ubicación de las varillas. Deben estar instaladas donde puedan mantener buen contacto con el suelo; la sequía y los suelos muy secos pueden reducir su desempeño.
3. 3Añade varillas si hace falta. Conecta las nuevas varillas al sistema de tierra y vuelve a medir con un instrumento cuyo rango permita comprobar los 300 V.
4. 4Vuelve a revisar el cerco. Comprueba el voltaje en la línea y al final del tramo con el VM-25K, siempre respetando su rango de medición.

No aumentes la potencia del equipo para compensar una tierra deficiente. Un energizador bien seleccionado también necesita una instalación de tierra correcta para trabajar como debe.

Energizador y medición: equipos relacionados

El energizador determina la energía disponible para el cerco, mientras que la medición ayuda a localizar problemas en la línea y a evaluar el sistema de tierra. Una buena lectura en el hilo, por sí sola, no sustituye la revisión de la tierra física.

El alcance indicado por el catálogo no sustituye el cálculo real de la instalación: considera el perímetro y los hilos conductores, además de las divisiones internas. La maleza enmontada y las conexiones deficientes también pueden afectar el rendimiento.

Distingue una falla de tierra de una pérdida en la línea

• Si el voltaje del hilo cae hacia el final del tramo, busca contactos con vegetación, aisladores dañados o uniones deficientes.
• Si la línea pierde rendimiento y la lectura en la tierra es alta, revisa las varillas y sus conexiones.
• Si ambas mediciones son anormales, corrige primero las fallas visibles y repite la prueba con el método adecuado.

Errores comunes que conviene evitar

• Medir únicamente el hilo. Esa lectura no demuestra que la tierra física esté en buenas condiciones.
• Dar por buena una lectura bajo el rango mínimo. El VM-25K no verifica con precisión valores inferiores a 1,000 V.
• Añadir varillas sin revisar conexiones. Una conexión floja puede anular la mejora.
• Confundir potencia con calidad de instalación. Un equipo de más Joules no corrige una tierra deficiente ni elimina las fugas de la línea.
• Probar con la mano. Usa un medidor y trabaja con precaución; no improvises pruebas tocando el cerco.

Para estimar una instalación completa y dimensionar el equipo según el potrero, consulta el Cotizador Inteligente de Cercos Eléctricos.

Preguntas frecuentes

¿Qué lectura indica que la tierra física necesita atención?

Más de 300 V entre el sistema de tierra y el suelo, medidos bajo carga con un instrumento apropiado, indica resistencia excesiva y que se debe revisar la instalación y considerar más varillas.

¿El VM-25K puede confirmar que la lectura está por debajo de 300 V?

No con precisión: su rango oficial comienza en 1,000 V. Una lectura inferior a ese mínimo no demuestra que la tierra esté por debajo de 300 V; para confirmarlo se necesita un instrumento de rango más bajo.

¿Puedo revisar la tierra con el energizador apagado?

Una prueba de rendimiento de tierra requiere evaluar el sistema bajo carga. Sigue el procedimiento del fabricante y no manipules conexiones con el energizador encendido; si no tienes experiencia, solicita asistencia técnica.

¿Un equipo más potente corrige una tierra deficiente?

No. Un energizador como el S-60 o el D-45 no reemplaza una tierra física bien instalada ni repara pérdidas en los hilos.

Productos y Equipos Recomendados

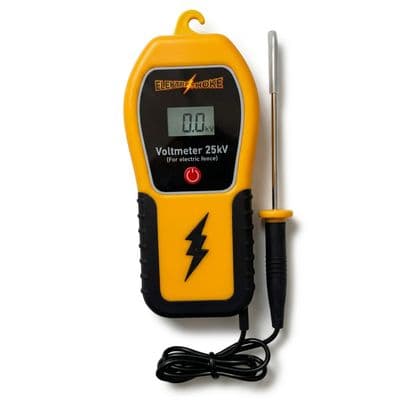

• Voltímetro digital Elektrochoke VM-25K: para revisar el voltaje del cerco dentro de su rango oficial.
